ACE-4000シリーズ


ACEWELL多機能デジタルメーターACE-4000シリーズ
<製品概要>
ACEWELL初となるデジタル制御の針式タコメータを装備したハイグレードモデルです。
さらに多くの機能をコンパクトなボディに凝縮しています。
液晶ディスプレイには速度、バーグラフ燃料計、水油温または気温、時計と、
さらに他1機能の値を同時に表示することが可能です。
バックライトには御希望の多かった変色機能を装備しました。
バックライト色が変更できることを利用して、オーバーヒート時にはバックライトが赤色と緑色に交互点滅して警告します。
温度は水油温1系統だけではなく外気温計を標準装備。凍結など路面状況の把握などに利用できます。
ハンドルに設置したリモートスイッチで便利に操作が出来るワイヤードリモコンも標準装備されています。
筐体は高級感あふれるCNC加工されたアルミケース。
車両に合わせて表面仕上げはメッキタイプとブラックタイプの2種類をご用意しました。

12Vバッテリー搭載車専用(バッテリーレス車には使用できません)
サイズ:直径(最大)80mm、奥行(最長)68mm
付属品:ワイヤードリモコン・点火信号センサー線
    温度センサー(PT1/8)・外気温センサー・ワイヤーハーネス
税込価格¥43,780 (本体価格¥39,800)

<適合する速度センサー(別売)
・メーターワイヤーセンサー(機械式のメーターワイヤーから変換)
       ACE-S2W 税込価格\3,080
・マグネットセンサー(車輪の回転を検出)
       ACE-SW  税込価格\3,080

<ご注意>
2021年7月1日出荷分より速度センサーが付属されなくなります。
詳しくはこちらのPDF(ココをクリック)をご確認頂きますようお願い申し上げます。


<機能>
スピードメーター(フルスケール399.9Km/h)
オドメーター(初期値をユーザーが任意のキロ数に設定可能)
ツイントリップメーター

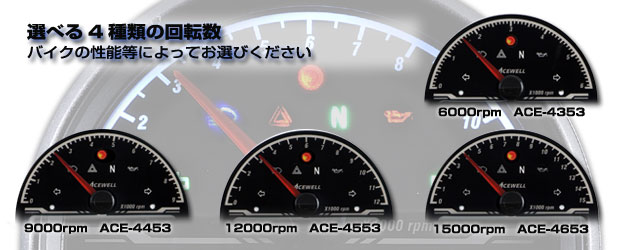

針式タコメーター(6000・9000・12000・15000rpm 品番により異なる)
デジタルタコメーター(フルスケール19900rpm)
シフトワーニング機能(専用LED内蔵)
水油温計(1系統・デジタル表示 50℃〜180℃)
水油温警告機能(バックライト変色で警告)
外気温計(-20℃〜60℃ )
燃料計(OFFすることも可能)
電圧計
トータル&ライディングタイム
最高速・最高回転数・最高温度メモリー
平均速度計算
デジタル時計
ラップタイマー(99Lap)
LEDインジケーターランプ
(ニュートラル・ウインカー・ハイビーム・オイル・ハザード)

*温度計機能を使用する場合は下記オプションのいずれかが必要となります
ACE-TESY(M14×P1.5)
ACE-TESS(M14×P1.25)
ACE-TESH(M12×P1.5)
ボルトオンタイプの油温センサーです。オイルパンのドレンボルトと交換して

各 ¥3,600(本体価格)
ACE-KA20
(ホース内径20mm用)
ACE-KA22
(ホース内径22mm用)
ACE-KA24
(ホース内径24mm用)
ACE-KA26
(ホース内径26mm用)
ウォーター又はオイルラインに割り込ませて製品付属の温度センサーをマウントします
各 ¥3,100(本体価格)


<ご購入前にご確認ください>
基本的なオートバイの燃料メーターの多くは、燃料の残量によって燃料タンク内にあるフューエルセンダ(残量センサ)の
抵抗値を変化させその抵抗値の変化を残量として燃料メーターで表示しています。
このフューエルセンダの抵抗値は車種によって異なります。
ACE3963タイプでは100Ω/250Ω/510Ωの切り替え式を採用しております
抵抗値が違う場合は誤差が発生することを了解の上より近い抵抗値の製品をお選びいただくか、
燃料メーターなしの製品をお選びいただきますようお願いいたします。
製品を取り付けた後は、燃料メーターの動作が実際の残量と合っているかどうか、
2〜3タンクは様子を見ながら使用してください。

<参考情報1 フューエルセンダ抵抗値の測定方法>
1. 純正燃料メーターが「E」を指すまで燃料を使います。(または燃料を抜きます)
2. 燃料タンクから伸びているフューエルセンダ配線のカプラーを切り離します。
3-1.配線が2本の場合は抵抗レンジにしたテスターを当て、抵抗値を読み取ります。
   この抵抗値がフューエルセンダの抵抗値です。
3-2.配線が3本の場合は車輛配線図よりアースに接続されている端子を見つけ、
   その端子と残りの2端子の間の抵抗を抵抗レンジにしたテスターを当て順次測定します。
   高い方の抵抗値がフューエルセンダの抵抗値です。高い抵抗値を示した方の配線色もメモしておきます。

<参考情報2 メーター表示とフューエルセンダ抵抗値の関係>

表示
100Ωタイプ
250Ωタイプ
510Ωタイプ
E----------F
■■■■■■■
0 〜20.0Ω
0  〜30.5Ω
0  〜102.9Ω
■■■■■■
20.1〜30.4Ω
30.6〜54.5Ω
103.0〜148.4Ω
■■■■■
30.5〜40.4Ω
54.6〜89.0Ω
148.5〜202.9Ω
■■■■
40.5〜50.4Ω
89.1〜113.5Ω
203.0〜251.4Ω
■■■
50.5〜60.4Ω
113.6〜166.3Ω
251.5〜308.2Ω
■■
60.5〜69.4Ω
166.4〜197.3Ω
308.3〜349.9Ω
69.5〜79.4Ω
197.4〜223.0Ω
350.0〜406.9Ω
□(点滅)
79.5〜 ∞Ω
223.1〜  ∞Ω
407.0〜  ∞Ω

※上記のデータは一般用デジタルテスターでの実測値のため多少の誤差はございます
