ACE-3963

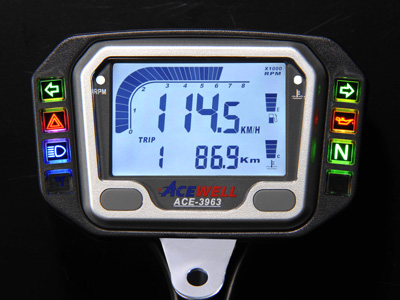

◆ACEWELL多機能デジタルメーターACE-3963タイプ◆
<製品概要>
好評発売中のACE-3800シリーズに待望の水油温計機能が内蔵されたACE-3963が新登場です。
しかし、3963は単に温度計が内蔵されたマイナーチェンジではありません。LCDは表示される情報量がアップしても充分な視認性が得られる新デザイン、そして新設計のPCBはさらに処理能力をUP。
最高速度は399.9Km/hに、タコメーターは10rpm刻みに進化しています。
今まで機種選択の悩みだった燃料計の抵抗値も、100Ω、250Ω、510Ωの切替式になりました。
設定で機能を止めればメーター上から燃料関係の表示は全てなくなります。
シフトタイミングを知らせるシフトワーニング機能も大幅に進化、
専用LEDを追加して緑⇒オレンジ⇒赤点滅へと変化して的確にライダーに知らせます。
イルミネーションはホワイトLEDで夜でもくっきり。
※12Vバッテリー装着車専用(バッテリーレス車には使用できません。)
サイズ78mm×125mm×28.5mm
付属品:取り付けステー・点火信号センサー線・温度センサー・ワイヤーハーネス
税込価格¥27,280 (本体価格¥24,800)

<適合する速度センサー(別売)
・メーターワイヤーセンサー(機械式のメーターワイヤーから変換)
       ACE-S2 税込価格\3,080
・マグネットセンサー(車輪の回転を検出)
       ACE-S  税込価格\3,080

<ご注意>
2021年7月1日出荷分より速度センサーが付属されなくなります。
詳しくはこちらのPDF(ココをクリック)をご確認頂きますようお願い申し上げます。

<機能>
スピードメーター(フルスケール399.9Km/h)
オドメーター(初期値をユーザーが任意のキロ数に設定可能)
ツイントリップメーター
バーグラフタコメーター(フルスケール8000rpm・16000rpm切替式)
デジタルタコメーター(フルスケール19900rpm)
シフトワーニング機能(専用LED内蔵)
水油温計(1系統・バーグラフ&デジタル表示)
温度警告機能(専用LED内蔵)
燃料計(OFFすることも可能)
電圧計トータル&ライディングタイム
最高速・最高回転数・最高温度メモリー
平均速度計算
デジタル時計
LEDインジケーターランプ
(ニュートラル・ウインカー・ハイビーム・オイル・ハザード)

ACE−3963専用オプションパーツ*温度計機能を使用する場合は下記オプションのいずれかが必要となります
ACE-TESY(M14×P1.5)
ACE-TESS(M14×P1.25)
ACE-TESH(M12×P1.5)
ボルトオンタイプの油温センサーです。オイルパンのドレンボルトと交換して

各 ¥3,600(本体価格)
ACE-KA20
(ホース内径20mm用)
ACE-KA22
(ホース内径22mm用)
ACE-KA24
(ホース内径24mm用)
ACE-KA26
(ホース内径26mm用)
ウォーター又はオイルラインに割り込ませて製品付属の温度センサーをマウントします
各 ¥3,100(本体価格)


<ご購入前にご確認ください>
基本的なオートバイの燃料メーターの多くは、燃料の残量によって燃料タンク内にあるフューエルセンダ(残量センサ)の
抵抗値を変化させその抵抗値の変化を残量として燃料メーターで表示しています。
このフューエルセンダの抵抗値は車種によって異なります。
ACE3963タイプでは100Ω/250Ω/510Ωの切り替え式を採用しております
抵抗値が違う場合は誤差が発生することを了解の上より近い抵抗値の製品をお選びいただくか、
燃料メーターなしの製品をお選びいただきますようお願いいたします。
製品を取り付けた後は、燃料メーターの動作が実際の残量と合っているかどうか、
2〜3タンクは様子を見ながら使用してください。

<参考情報1 フューエルセンダ抵抗値の測定方法>
1. 純正燃料メーターが「E」を指すまで燃料を使います。(または燃料を抜きます)
2. 燃料タンクから伸びているフューエルセンダ配線のカプラーを切り離します。
3-1.配線が2本の場合は抵抗レンジにしたテスターを当て、抵抗値を読み取ります。
   この抵抗値がフューエルセンダの抵抗値です。
3-2.配線が3本の場合は車輛配線図よりアースに接続されている端子を見つけ、
   その端子と残りの2端子の間の抵抗を抵抗レンジにしたテスターを当て順次測定します。
   高い方の抵抗値がフューエルセンダの抵抗値です。高い抵抗値を示した方の配線色もメモしておきます。

<参考情報2 メーター表示とフューエルセンダ抵抗値の関係>

表示
100Ωタイプ
250Ωタイプ
510Ωタイプ
E----------F
■■■■■■■
0 〜20.0Ω
0  〜30.5Ω
0  〜102.9Ω
■■■■■■
20.1〜30.4Ω
30.6〜54.5Ω
103.0〜148.4Ω
■■■■■
30.5〜40.4Ω
54.6〜89.0Ω
148.5〜202.9Ω
■■■■
40.5〜50.4Ω
89.1〜113.5Ω
203.0〜251.4Ω
■■■
50.5〜60.4Ω
113.6〜166.3Ω
251.5〜308.2Ω
■■
60.5〜69.4Ω
166.4〜197.3Ω
308.3〜349.9Ω
69.5〜79.4Ω
197.4〜223.0Ω
350.0〜406.9Ω
□(点滅)
79.5〜 ∞Ω
223.1〜  ∞Ω
407.0〜  ∞Ω

※上記のデータは一般用デジタルテスターでの実測値のため多少の誤差はございます
